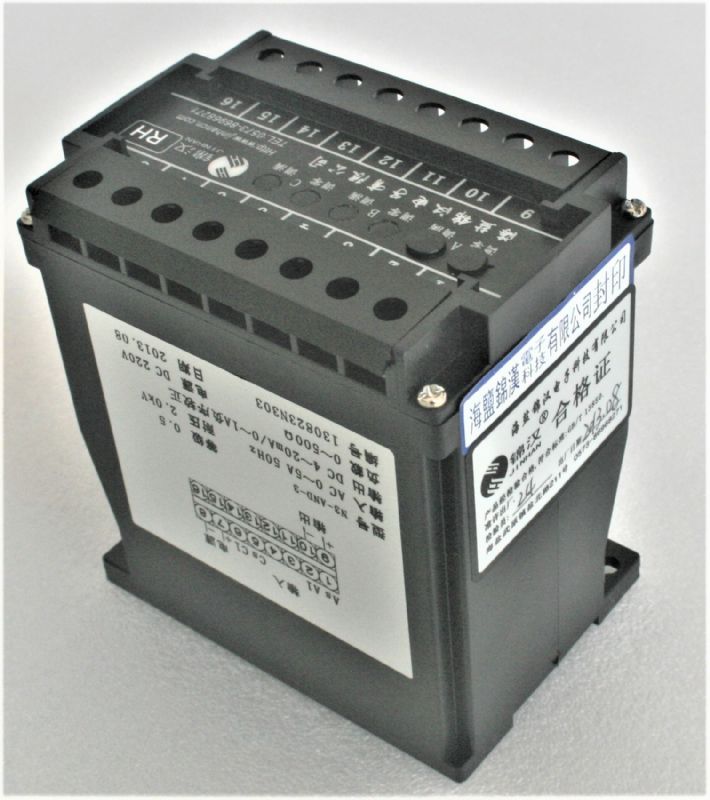

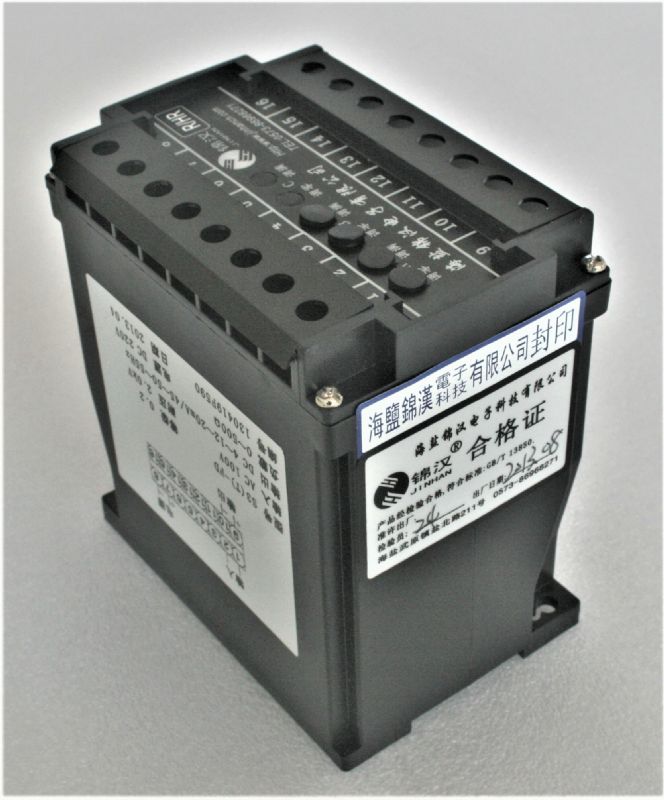

S3-RHR無功功率&無功電能變送器
S3,N3系列變送器
產品簡介
S3、N3-RHR 型無功功率&無功電能組合變送器是一種可同時測量系統無功功率和無功電能的儀器，它只需要一 組輸入信號就可將系統的無功功率轉換成直流信號、無功電能轉換成高線性比例脈沖量的輸出，且當無功功率為電 流方式輸出時，采用共地式電流輸出，更便于與二次系統的接線，是具有較高性能價格比的變送器。它適用于頻率 為 50Hz 或 60Hz 以及特殊頻率三相三線（平衡或不平衡）系統，以及在非電能量計費系統中，作為自動化監測用的 無功電能量的測量，且 S3、N3 系列無功電能測量精度相對誤差分別小于等于 0.2%、0.5%。
分享到：
相關產品
1.特點：
該系列產品測量精度高、轉換性能好、溫度特性好，有防雷電的保護功能?？蓽y(cè)量逆無功電能的能力.具有長距離傳送能力（4~20mA，500Ω），固定方式，符合 DIN46277，可按裝于 35mm 之鋁軌上。

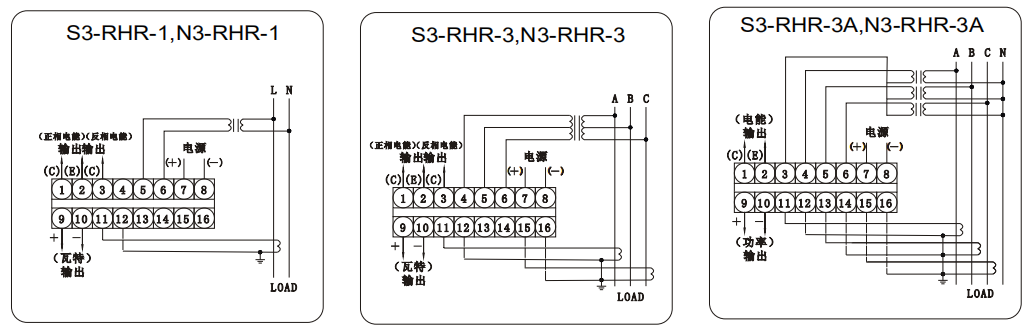

2、接線圖：

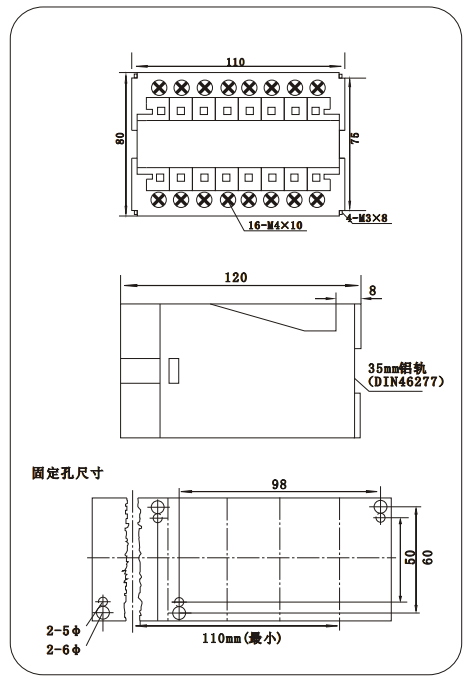

3、外形尺寸圖：
1.產品型號：
S3-RHR-3 ：三相三線相無功功率/電能組合變送器,精度等級：0.2%RO
S3-RHR-3A ：三相四線相無功功率/電能組合變送器,精度等級：0.2%RO
S3(T)-RHR-3 ：三相三線相無功功率/電能組合變送器,精度等級：0.2%RO
S3(T)-RHR-3A：三相四線相無功功率/電能組合變送器,精度等級：0.2%RO
N3-RHR-3 ：三相三線相無功功率/電能組合變送器,精度等級：0.5%RO
N3-RHR-3A ：三相四線相無功功率/電能組合變送器,精度等級：0.5%RO

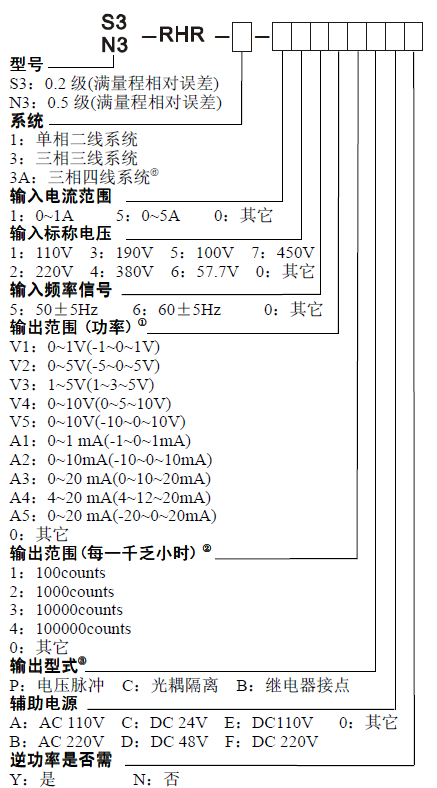

2.選型指定事項：
3、型號及參數填寫示例：
（1） S3-RHR-3-555A43CB
0.2級三相三線無功功率/無功電能變送器
輸入標稱電流：5A；
輸入標稱電壓：100V；
標稱輸入功率⑤：866Var；
輸入信號頻率：50±5Hz；
輸出范圍(功率)：4-20mA 對應：0-866Var；
輸出范圍(電能常數)：10000 個脈沖/kWh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
（2） N3-RHR-3-155V23CB
0.5級三相三線無功功率/無功電能變送器
輸入標稱電流：1A；
輸入標稱電壓：100V；
標稱輸入功率⑤：170W；
輸入信號頻率：50±5Hz；
輸出范圍(功率)：0-5V 對應：0-170W；
輸出范圍(電能常數)：10000 個脈沖/kWh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
