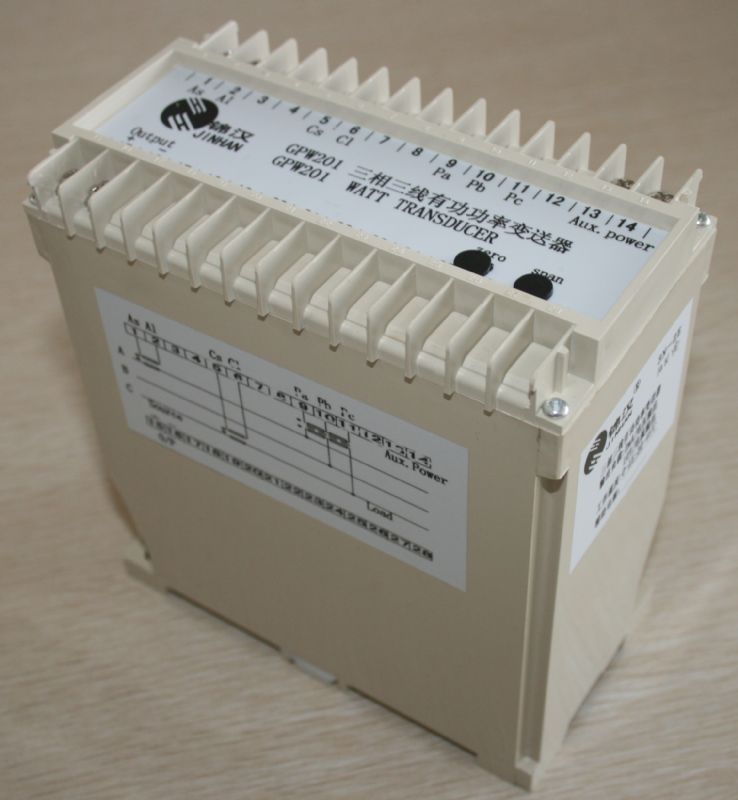

GPW/GPK 有功功率/無功功率變送器

GP以及EP系列電量變送器

產品簡介

GPW型有功功率變送器、GPK型無功功率變送器、GPWK型有功功率/無功功率組合式變送器及GPWKA型有功功率/無功功率/電流組合式變送器，是一種能將被測有功功率、無功功率和電流轉換成直流輸出的儀器。其轉換成的直流輸出為線性比例輸出，并能反映出被測功率在線路中的傳輸方向。它們適用于頻率為50Hz、60Hz及特殊頻率的各種單、三相(平衡或不平衡)線路，配以適當?shù)闹甘緝x表或裝置，可應用于發電廠和輸變電系統及其它對功率測量要求較高的場所。

在線客服：

分享到：

相關產品

GPW/GPK 有功功率/無功功率變送器

GPWK 有功功率/無功功率組合式變送器

GPWA/GPKA 有功功率電流/無功功率電流組合變送器

1.概述

GPWKA/GPWA/GPKA型有功功率/無功功率/電流組合變送器，具有與GPW/GPK/GPWK/GPA一樣的優異性能。只需一組輸入連接線，只占用一個變送器空間，便可同時測量有功功率、無功功率和A相電流。因此它是實現有功功率、無功功率和電流測量的配套儀器。

2.產品型號：

GPW201 ：三相三線有功功率變送器，

GPK201 ：三相三線無功功率變送器;

GPWT201 ：雙路輸出三相三線有功功率變送器;

GPKT201 ：雙路輸出三相三線無功功率變送器;

GPW301 ：三相四線有功功率變送器;

GPK301 ：三相四線無功功率變送器；

GPWT301 : 雙路輸出三相四線有功功率變送器，

GPKT301 : 雙路輸出三相四線無功功率變送器;

GPWK201 ：三相三線有功功率/無功功率組合變送器，

GPWK301 ：三相四線有功功率/無功功率組合變送器

GPWKA201：三相三線有功功率/無功功率/電流組合變送器

GPWA201 ：三相三線有功功率/電流組合變送器，

GPKA201 ：三相三線無功功率電流組合變送器

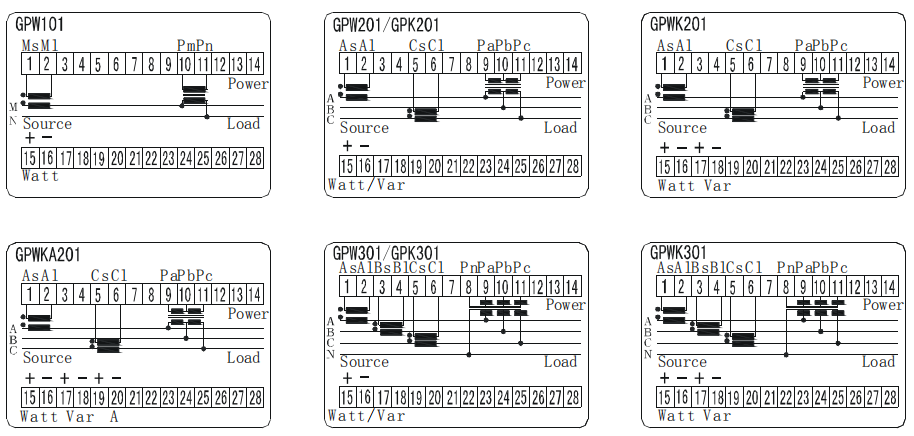

3.接線圖：

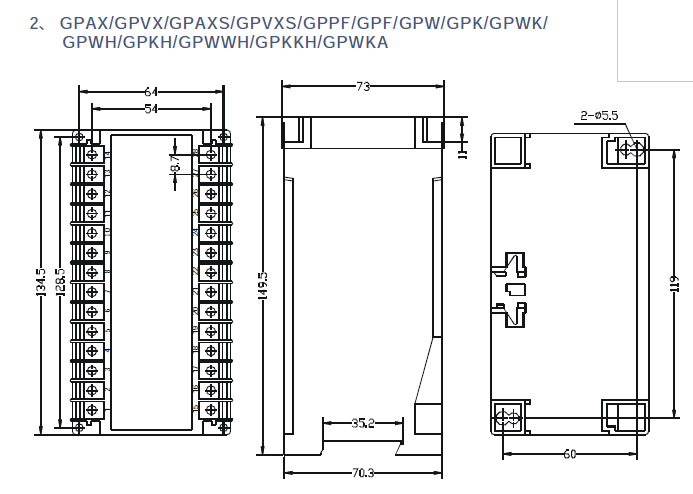

3.外形尺寸圖：

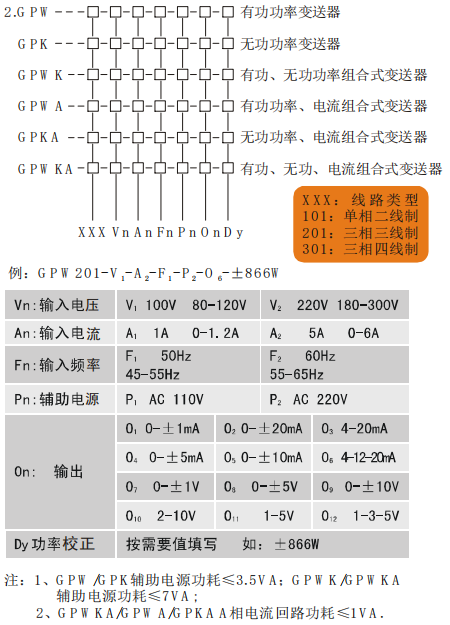

1.選型規范

2.型號及參數填寫示例：

例1：GPW201-V₁-A₂-F₁-P₂-O₈       按1000W校正
三相三線有功功率變送器
輸    入：100V 5A 50Hz
電    源：AC 220V
輸    出：0-±5V/0-±1000W

例2：GPK201-V₁-A₂-F₁-P₂-O₁     按866var校正
      三相三線無功功率變送器
      輸    入：100V 5A 50Hz
      電    源：AC 220V
      輸    出：0-±1mA/0-±866var
